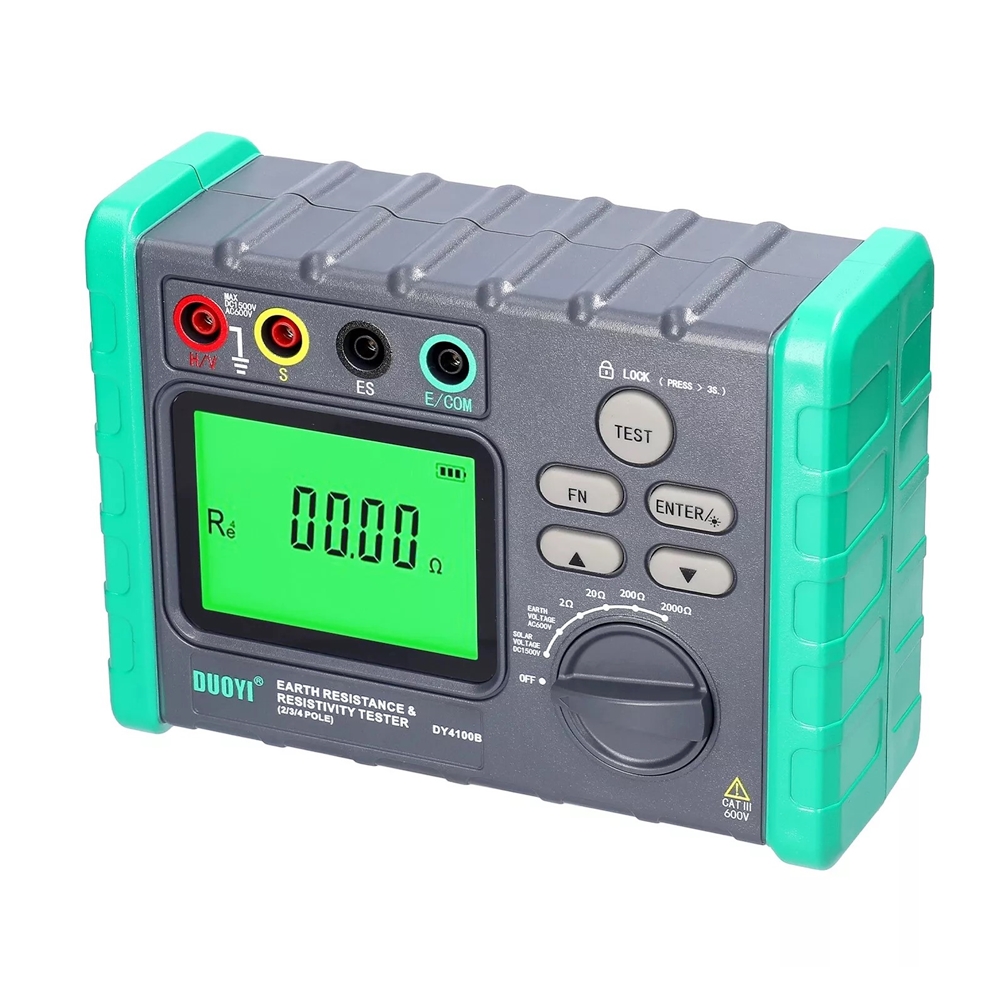

4線接地電阻/光電電壓/土壤測試
儀器是微處理器控制的2/3/4線式接地電阻測試及土壤電阻率（ρ）的數字式接地電阻/土壤電阻率，可測試直流電壓、交流電壓的測試儀。輸出電壓約50Vrms以下，可測試包括農業設備的配電線、室內配線、電氣機械器具等的接地電阻。

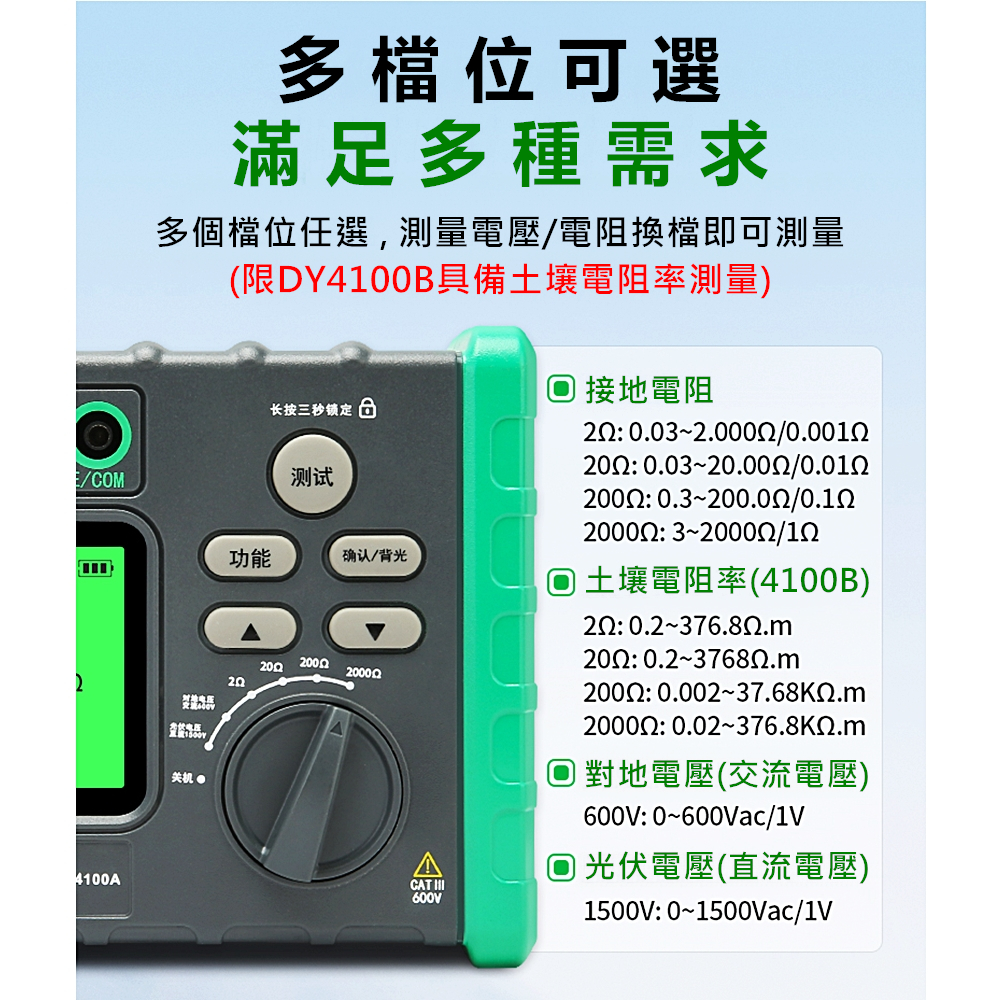

| 功能 | 量程 | 分辨率 | 測試範圍 | 精確度 |
|---|---|---|---|---|
| 接地電阻Re (測試土壤電阻率ρ時為Rg） |
2Ω | 0.001Ω | 0.03～2.000Ω | ±5%rdg. ±0.1Ω |
| 20Ω | 0.01Ω | 0.3～20.00Ω | ±3%rdg. ±5dgt | |
| 200Ω | 0.1Ω | 3～200.0Ω | ±3%rdg. ±5dgt *註1 輔助接地電阻約100Ω，Rk修正後的數據。 |
|
| 2000Ω | 1Ω | 3～2000Ω | ±3%rdg. ±5dgt | |
| 土壤電阻率ρ | 2Ω | 0.001Ω | 0.2～376.8Ω·m | ρ＝2×π×a×Rg *註2 取決於Rg的測試值。輔助接地棒間隔「a」為1～30m。 |
| 20Ω | 0.01Ω | 2～3768Ω·m | ||
| 200Ω | 0.1Ω | 20～37.68kΩ·m | ||
| 2000Ω | 1Ω | 0.2～376.8kΩ·m | ||
| 對地電壓 (交流電壓) |
600V | 1V | 0～600Vac | ±2%rdg. ±2dgt (50/60Hz) |
| 光伏電壓 (直流電壓) |
1500V | 1V | 0～1500Vdc | ±2%rdg. ±2dgt |
| 項目 | 說明 |
|---|---|

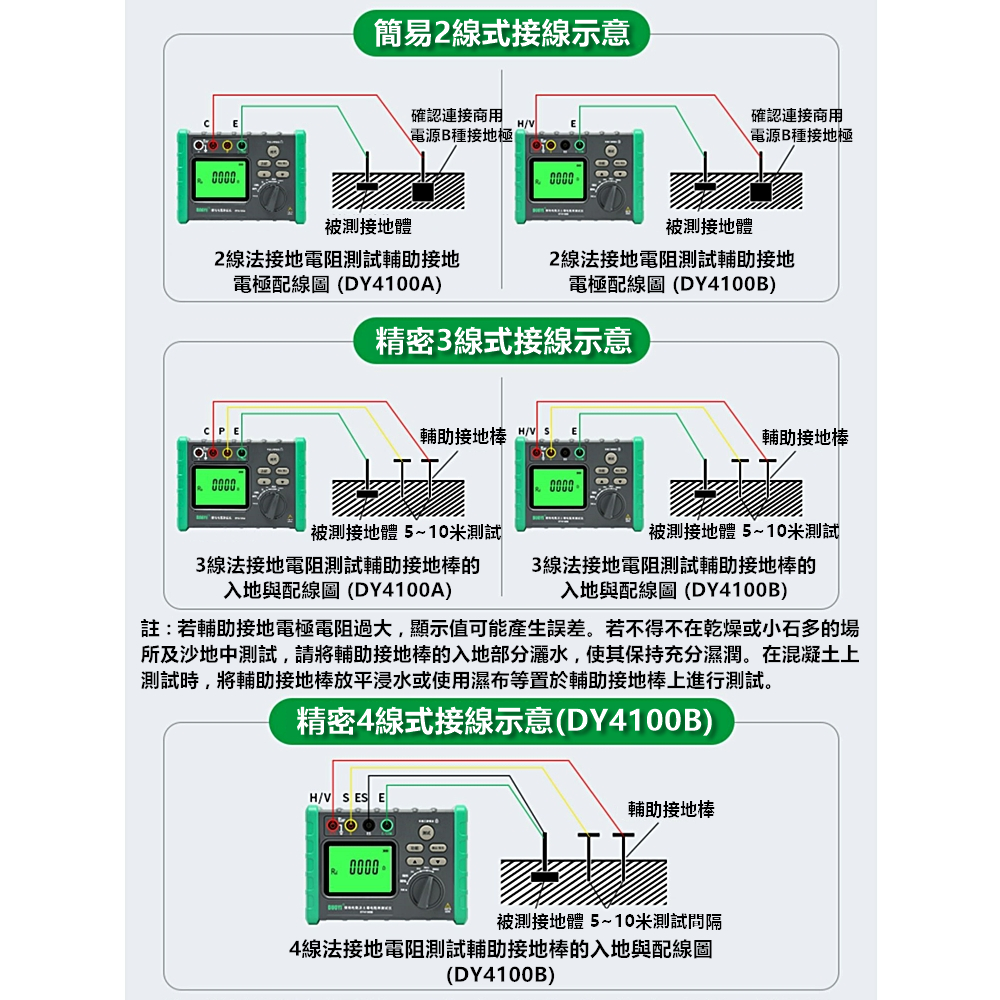

| 接地電阻測試方法 | 電壓下降法（使用探棒的電流和電壓的測試） |
| 土壤電阻率（ρ）測試方法 | 4 極法 |
| 輸出特性 | 測量電流：約 0.02A 最大輸出電流：約 3.6mA 開路時最大輸出電壓：約 48Vrms |

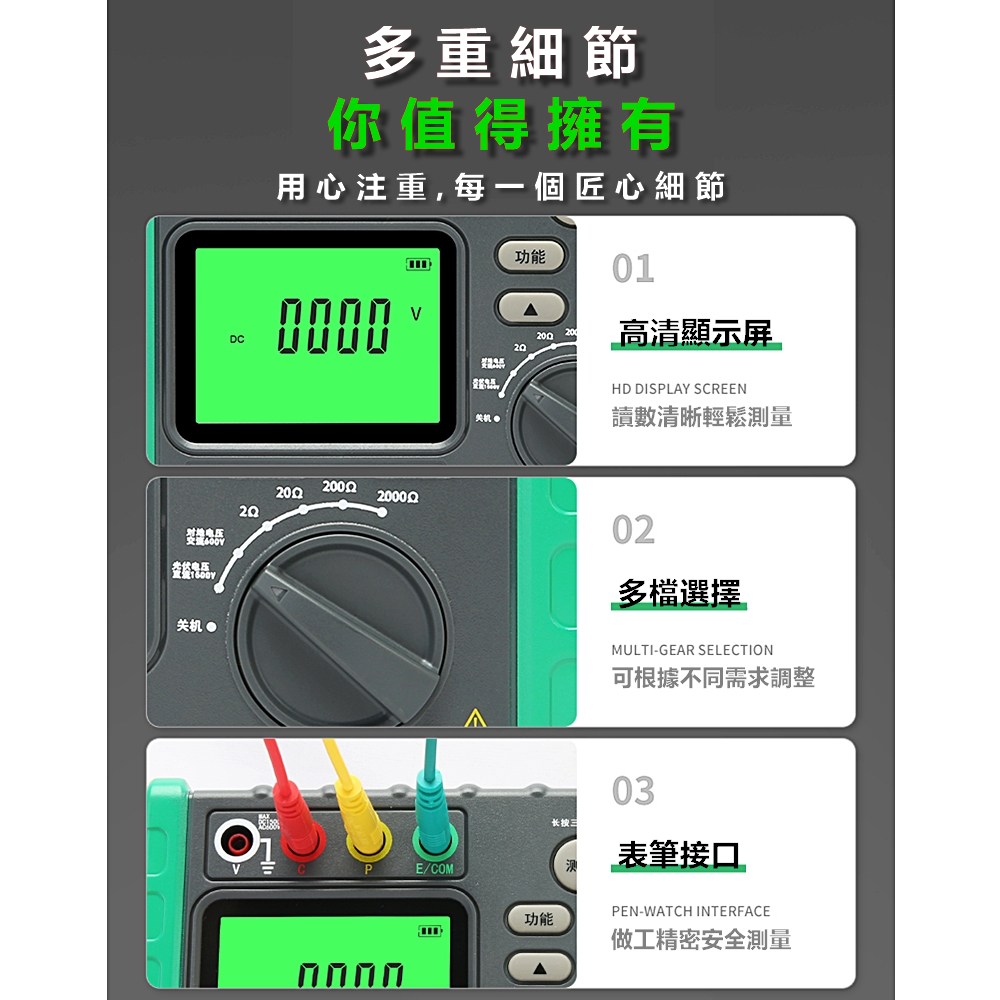

| 顯示 | 段位液晶顯示、顯示符號及燈 接地電阻：最大 2000Ω 土壤電阻率：最大 376.8kΩ·m |
| 電池壽命顯示 | 顯示電池電壓低於 6.5V |
| 連續測試次數 | 每次測試 4 秒，約 30 秒 1 次測試，可反覆進行 200 次以上（使用新電池時） |
| 輸入過壓保護 | 600V（1 分鐘） |
| 燈號 | 綠燈：合格（Ω） 紅燈：不合格（Ω） 黃燈：測試中或電池電壓低於 6.5V |
| 適用標準 | 接地電阻（Re）：電氣設備接地、避雷設備、電氣供電系統的接地電阻 土壤電阻率（ρ）：地質調查 |
| 精確度保證 | 溫度範圍 23±5℃，相對濕度 65%以下（無結露） |
| 使用溫濕度範圍 | 0℃～40℃，相對濕度 85%以下（無結露） |
| 工作溫濕度範圍 | -10℃～50℃，相對濕度 75%以下（無結露） |
| 使用絕緣測試儀 | 配 IEC61557 井架地面，防止外部雜訊干擾 |
| 保存溫濕度範圍 | -20℃～60℃，相對濕度 75%以下（無結露） |
| 電源 | 6 顆 AA 電池，AC220V 10/16 小時 |
| 耐電壓 | 電氣儀器與外殼間 AC3400V（50/60Hz）/ 5 秒 電氣儀器與外殼間 DC1000V |
| 外形尺寸 | 約 185（L）× 153（W）× 68（D）mm |
| 重量 | 約 600g（包括電池） |
| 附件 | 測試線、探棒、說明書、攜帶箱 |

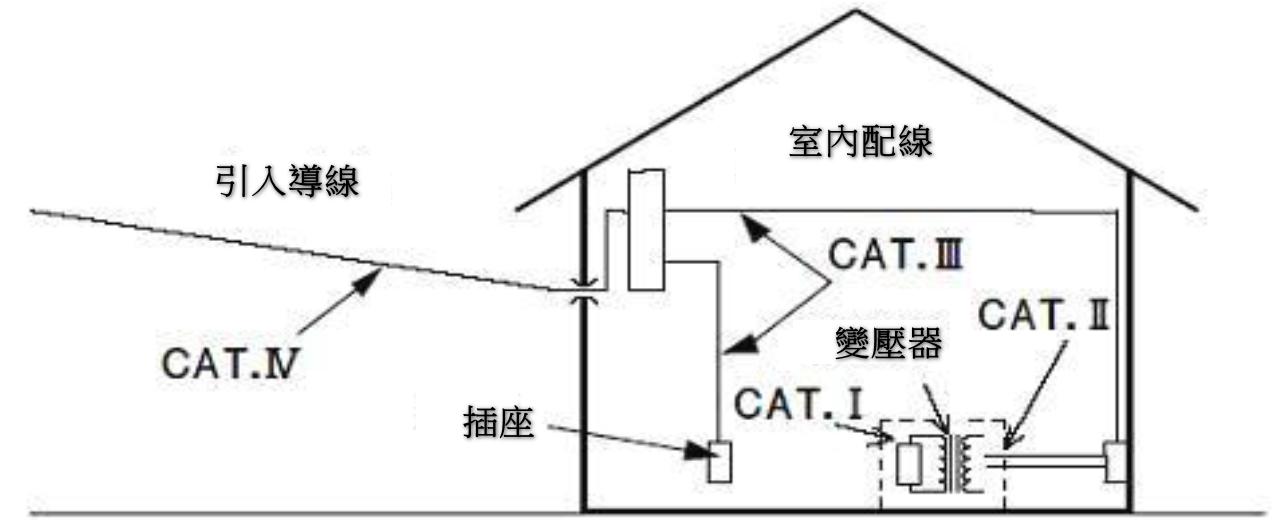

| 安全規格 | IEC 61010-1 CAT.III 600V |
| 工作原理 | 工作時將電流源接於所有所需的探棒，使用專用的同相導線（A）與受測物連接。 \( B = \pm (|A| + 1.15 \sqrt{\color{red}{E_2^2 + E_3^2 + E_4^2 + E_5^2}} ) \) A：同相導線 E3、E5、E7、E9：電壓感應探棒的電壓實測 I4：電流感應探棒的電流實測 B：測試結果 （B = 2Ω，顯示不包括直流的串聯干擾電壓） |
| 電池電壓的變化 | 電池電壓低於 6.5V 時顯示警告 |
| 電源頻率 | 50Hz、60Hz、400Hz |
| 雜訊電壓 | 最大 24V（正弦波，周波數為 3/2、16kHz、50Hz、60Hz、400Hz） |
